Zářivkový předřadník

Mým dalším výtvorem se stal zářivkový předřadník, který má na svých stránkách DANYK (http://www.danyk.wz.cz/zarivk_p.html).

Je to velmi jednoduché zapojení, ve kterém topí jen odpor a tranzistory. Pokud osadíte pošný spoj dobře, tak vám bude vše fungovat napoprvé. Na plošném spoji je vše krom tlumivek, kondenzátorů. Na tyto součástky si plošný spoj musíte navrhnout sami, protože by bylo velmi nepraktické hledat vhodné trafo.

Součásti DPS jsou tři kondenzátory pro tři zářivky a výstup polomostu pro pozdější přidání zářivek. Kondenzátory osadíme podle počtu zářivek. Jsou to kondenzátory s označením „CZ“

Citace vebu autora:

„Elektronický předřadník má mnohem vyšší účinnost než klasická tlumivka, eliminuje stroboskopický efekt a mrkání, umožňuje rychlý start bez blikání a prodlužuje životnost zářivky. Také odpadá používání startérů a problémy s kompenzací. Navíc vysokofrekvenčně buzené trubice svítí při stejném příkonu asi o 10% více. Porovnání vlastní spotřeby klasických tlumivek a elektronického předřadníku pro typická svítidla ukazuje tabulka:

ZÁŘIVKY	18W	2x 18W	3x 18W	4x 18W	36W	2x 36W	3x 36W	4x 36W	58W	2x 58W
Vlastní spotřeba klasických tlumivek	9W	18W	27W	36W	9W	18W	27W	36W	13W	26W
Vlastní spotřeba elektronického předřadníku	2,5W	2,9W	3,5W	4,3W	2,8W	3,8W	4,9W	6W	3,2W	4,2W

Obvod pracuje jako polomůstek s MOSFETy. Ty jsou buzeny obvodem IR2153. Pracovní frekvence je 35kHz (ideální frekvence pro vf buzení zářivek). Předřadník může napájet téměř jakoukékoliv zářivky. Výkonu (tedy hlavně proudu) zářivky se přizpůsobí hodnoty C1 a L1. Pro tenké zářivky (velikost T5, průměr 16mm, 4 - 21W) a pro malé DZ zářivky (tvar U nebo 2U, 5 - 18W, bez zabudovaného startéru - 4pinové) se dá použít kondenzátor a tlumivka z téměř jakékoliv úsporné zářivky. Kapacita startovacího kondenzátoru bývá asi 2n2 až 3n3. K měniči se dá připojit i trubice z rozbité úsporné zářivky s původní tlumivkou a startovacím kondenzátorem. Výstupní napětí a frekvence měniče totiž odpovídá výstupu polomůstku používaného v úsporkách (obdélníkový průběh cca 160V 35kHz). Pro silnější zářivky (T8 26mm nebo T12 38mm a velké DZ zářivky; 15 - 65W; 0,38 - 0,43A) se musí vyrobit tlumivka s vhodnou indukčností a dostatečně dimenzovaná, případně spojit 2 až 3 tlumivky z úsporek paralelně. Pro velké zářivky je jmenovitý proud 0,38 - 0,43A. Proud zářivkou je možno doladit změnou indukčnosti tlumivky (změna vzduchové mezery) nebo malou změnou pracovní frekvence. Změna je možná v rozmezí asi 30 - 40 kHz a provádí se změnou hodnoty součástek v oscilátoru (330p, 68k). Startovací kondenzátor C1, C2 se volí tak, aby byl blízko rezonance s tlumivkou. Pro velké zářivky se volí cca 10nF. Po zapnutí je na něm zvýšené napětí asi 500V, které zářivku zapálí. Musí být dimenzován na 1000V. Kondenzátor C3 chrání MOSFETy před napěťovými špičkami z indukčnosti a omezuje dU/dt. Jeho kapacita se volí tak, aby nedocházelo k tvrdému spínání (asi 5 - 6nF na 1A proudu do zářivek). Měl by být impulzní, na napětí 1000V. Díky velké účinnosti lze výkon zářivky celkem přesně odhadnout podle odběru proudu, který se naměří za filtračním elektrolytem. Napětí je zde asi 300V. Odečtě se vlastní spotřeba předřadníku asi 3W. K předřadníku lze připojit i více zářivek paralelně. Každá potom má vlastní kondenzátory a tlumivku.

Použité tranzistory nepotřebují až do výkonu 72W chlacič. Vlastní spotřeba obvodu je asi 2,5 - 6W (podle zatížení). Na vstupu napájení je zapojen odrušovací filtr a termistor pro omezení proudové špičky při zapnutí. Pro malé výkony ho lze nahradit obyčejným odporem. Napětí 15V pro obvod IR2153 se získává srážením z usměrněného napětí 300V. Zenerova dioda není potřeba - ta je již zabudovaná v IO (Uz = 15V). Srážecí odpor 33k má ztrátu asi 2,3W a je největším "kotlem" v obvodu. Ztráta předřadníku je ale i přesto mnohem menší než při použití klasické tlumivky. (Kdybyste se přeci jen chtěli zbavit ztráty 2,3W, bylo by možné napětí srážet kapacitně ze střídavého napětí nebo získat miniaturním impulzním transformátorkem z výstupu polomůstku. V případě transformátorku by se obvod startoval přes odpor asi 1M.) Kapacita filtračního elektrolytu závisí na výkonu zářivek. Volí se asi 0,3 - 1uF na každý Watt.“

Vše děláte na vlastní nebezpečí, neručím za žádné úrazy ani požáry. Není vhodne osobám které jsou nezkušené v stavbě takovýchto „nebezpečných“ zařízení. Pokud se to i přez toto rozhodnete stavět, nechte si to překontrolovat od zkušené osoby.

danyk.wz.cz

plošný spoj po odskoušení dodám

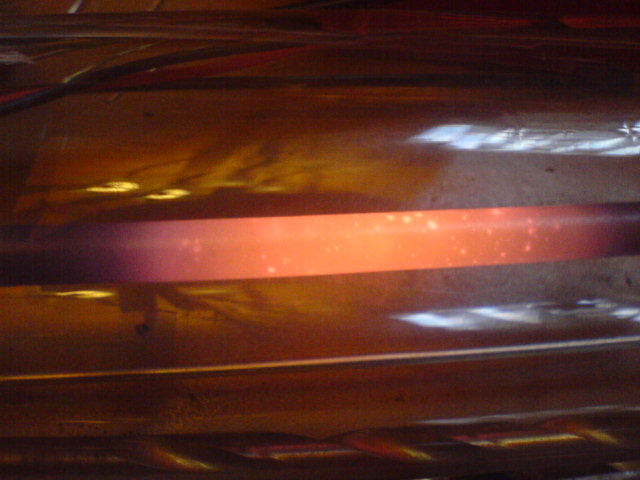

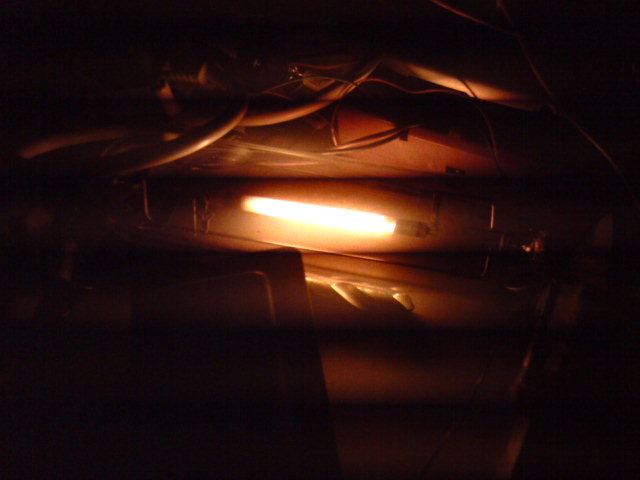

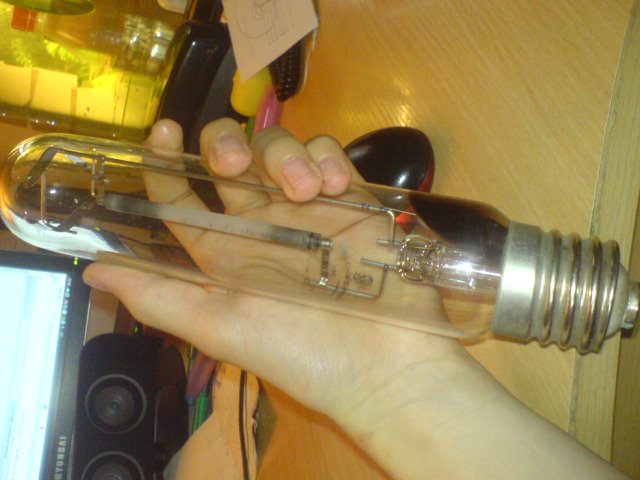

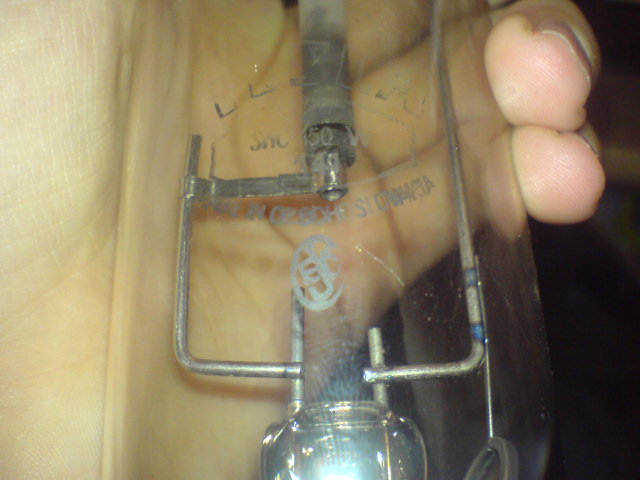

Výbojka SHC150W tesla

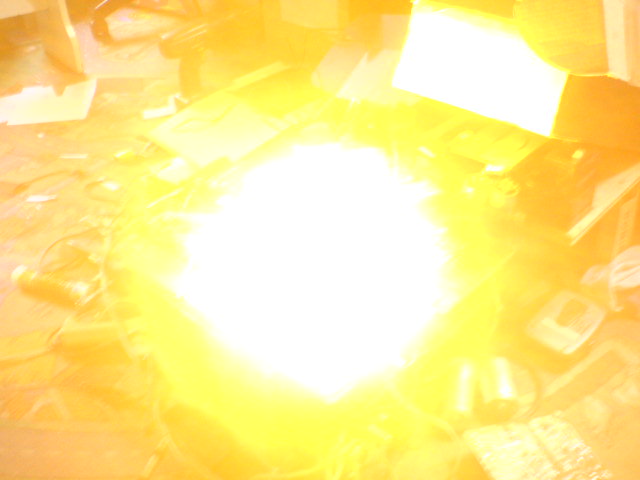

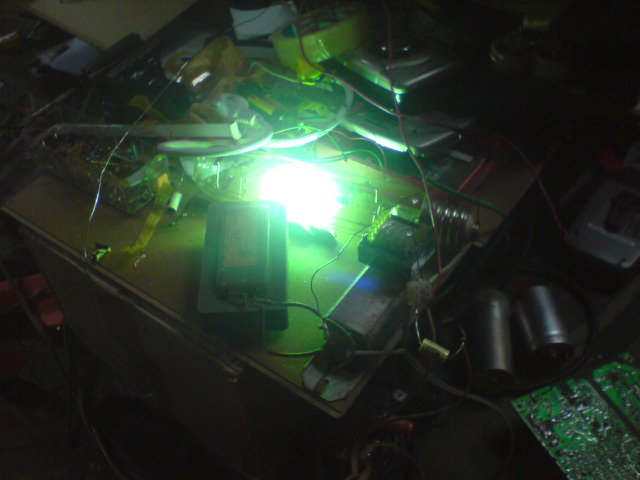

Při hledání v garáži jsem narazil na tuto výbojku. Hned sem si ji vystavil ve vitríně. Po chvíli kochání se výbojkou dlouhou 25cm, jsem začal přemýšlet nad jejím zapojením. Po konzultaci na danykovy diskuzi jsem zjistil, že potřebuje zapalovač. Pamatoval sem si že o kus níž je schema zapojení zapalovače. (www.volny.cz/jmartis/ignitor.png) Tak sem zjistil, že mam vinout drátem 0.75mm. Ten se mi válí v pokoji na kostřičce z autotrafa. Vzal sem trafo z PC zdroje a šel sem ho rozebrat ve vařící vodě, ale to nešlo a tak trafo prasklo. zašel sem tedy pro jiné trafo (feritové). To už rozebrat šlo. Po rozmotání vinutí sem namotal 3závity, potom na ně 10 vrstev izolepy a pak 20závitů, na ně 5 vrstev izolepy a pak dalších 20 a izolepu... Nakonec jsem omotal trafo asi 30vrstvami izolepy a nysadij jádro. je bez mezery, ale nevim jestli náhodou nemá mít mezeru. Tlumivku jsem sestavil ze čtyř tlumivek 40W (paralerně). Neměl sem objímku E40 a tak jsem opiloval přívody na objímku a na ně napájel dráty k tlumivkám. Zprvu jsem zapaloval kondem 100n 630V nabitý na 300V. Potom sem na něj zapojil 230V přez rezistor 20kohm 10W. Zapaluji tak, že kondík tlačítkem připojim k cívce a výbojka zapálí. Princip funkce pochopíte ze schématu. Trafo je na sloupku 150mm2 a prvně se vinou 3 závity a pak 80závitů. mezi vrstvami se musí dát min. 4 vrstvy izolepy. pokud pouzijete trafo 100mm2 tak to jsou 4z. a 100z. 50mm2 je 8z + 200z, drát musí být dimenzovaný na proud výbojky! Zapalovač se hodí třeba do dílny, kde není potřeba autamatického zapálení a můžeme si dojít k vhodně umístěnému tlačítku a stisknout ho. Veliká výhoda tohoto zapojení je, že se tam nemá co porouchat (tyrystor, diak). Nezkoušel sem dát zapalovač před tlumivku, ale myslim že by to mělo jít. pak by šlo umístit tlačítko u vypínače a zapalováni by se ulehčilo. Pokud by jste měli pripomínky a problémy se zapojením, pište mi na email.

Pozor! Zařízení je glavicky spojeno se sítí. Nedoporučuji osobám co nejsou poučeni s prací se síťovým napetím. za újmy na zdraví a majetku neberu zodpovědnost.
